Technologie ochrany potrubí před mrazem pro průmysl Vetra TS Jiří Tetour Liberec nVent RAYCHEM

Samoregulační technologie

Samoregulační elektrické kabely pro doprovodné otápění značky nVent RAYCHEM automaticky mění svůj výkon, aby vykompenzovaly teplotní změny v potrubí. Tyto kabely:

Lze je použít pro složitá potrubí, plastová potrubí a pro potrubí s parním čištěním nebo bez něj.
Nabízejí maximální flexibilitu návrhu a spolehlivost pro doprovodná otápění s délkou vedení až 250 m a udržováním teplot až 150 °C.
Umožňují dosáhnout rovnoměrnější teploty potrubí
Díky své absolutní teplotní klasifikaci jsou v zásadě bezpečné
Lze je zkrátit přímo na místě na potřebnou délku
Lze je překrýt u ventilů, přírub a zařízení, což usnadňuje instalaci
Nevyžadují zvýšenou bezpečnost práce
Zahrnují technologicky špičkové instalační sady RAYCHEM, které se snadno instalují

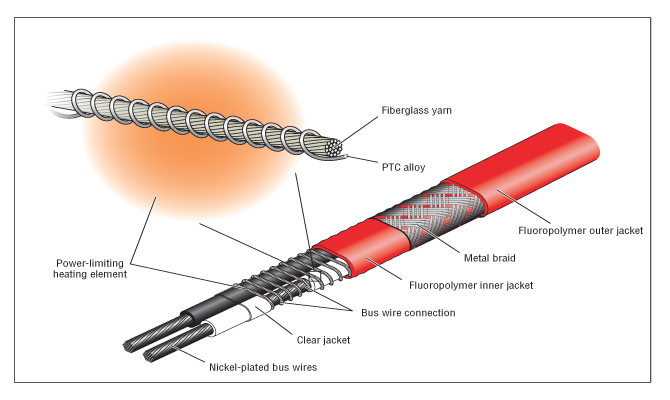

Technologie s omezením výkonu

Systémy RAYCHEM s omezením výkonu pro ochranu potrubí před zamrznutím poskytují při zvýšených teplotách vyšší výkony než samoregulační systémy a lze je vystavit vyšším teplotám.

Pro délky vedení až 250 m
Pro udržování teplot až 230 °C
Lze použít s napětím až 480 V
Lze je zkrátit na potřebnou délku
Mění svůj výkon v závislosti na teplotě potrubí
Lze je jednou překrýt pro usnadnění instalace
Zahrnují instalační sady RAYCHEM, které se snadno instalují a nevyžadují zvýšenou bezpečnost práce
Nevyžadují silikony RTV, které mohou být při instalaci nebezpečné

Technologie RAYCHEM s polymerovou izolací

• Otopné soustavy řady RAYCHEM s polymerovou izolací (PI) jsou vhodné zejména pro delší topné okruhy (tj. > 250 m).
• Pro trvalé teploty až 260 °C a občasné vystavení teplotám až 300 °C.
• V závislosti na konkrétním použití obvykle vyžadují složitější řídicí systémy.

Technologie s minerální izolací (MI)

Otopné soustavy řady nVent PYROTENAX s minerální izolací (MI) doporučujeme použít pro vysoké teploty - až 800 °C. Jsou vhodné i pro nejdrsnější průmyslová prostředí a jsou nabízeny v celém výběru konstrukcí, přičemž ke každé patří kompletní řada kompatibilních součástí a příslušenství.

Kabely PYROTENAX s minerální izolací

Poskytují výkon až 200 W/m
Jsou předem ukončené, což usnadňuje instalaci
Jsou schváleny k použití na bezpečných a nebezpečných místech
Lze je použít s napětím až 600 V
Jsou vhodné zejména pro drsná prostředí
Poskytují maximální teplotu 550 °C a lze je vystavit maximální teplotě 650 °C
Na zvláštní objednávku je lze uzpůsobit pro vyšší teploty

Paralelní technologie s konstantním výkonem

Paralelní otopné systémy RAYCHEM s konstantním výkonem nabízejí úspornou alternativu při zachování výhod kabelů, které lze zkrátit na potřebnou délku. Vzhledem ke konstantnímu výkonu lze použít menší jističe než u samoregulačních otopných systémů.

Pro délky vedení až 200 m
Pro udržování teplot až 200 °C

V závislosti na konkrétním použití obvykle vyžadují složitější řídicí systémy.

Vyspělé řídicí systémy

Vyspělé řídicí systémy od společnosti RAYCHEM poskytují nejmodernější řešení řízení navržená výlučně pro použití se systémy ochrany potrubí před zamrznutím.

Produkty RAYCHEM pro sledování a řízení

Zahrnují elektronické a mechanické termostaty pro snadné řízení spínání a vypínání.
Jsou schopny detekovat okolní teplotu a jsou určeny k řízení jednotlivých okruhů nebo k zajištění řízení systému pro rozvod energie pro doprovodné otápění (HTPG, který aktivuje celou řadu velmi důležitých
Zahrnují propracované řídicí jednotky NGC, které zajišťují sledování výkonu okruhu, integrity a poruchového proudu zemnění a ochrany.

Jak řídíme a sledujeme systémy ochrany potrubí před zamrznutím

Distribuované systémy - Jedná se o víceokruhový panelový systém, který je strategicky rozmístěn po celém provozu za účelem snímání okruhů EHT. Strategická rozmístění těchto panelů přispívají ke snížení celkových nákladů na systém zkrácením délky kabelů. Následně se tím sníží pokles napětí a spotřeba materiálu pro daný projek.
Centralizované systémy - Tento systém používá jediné řídicí a sledovací středisko, které je schopné samo regulovat celou skupinu okruhů doprovodného otápění. Tyto systémy jsou ideální, když je vyžadována aktivace víceokruhového systému z jednoho místa.
Místní systémy - Tato soustava zařízení je určena pro jediný okruh umístěný někde v blízkosti připojení napájení doprovodného otápění. Tato zařízení mohou řídit nebo sledovat systém doprovodného otápění podle okolní teploty v daném místě.
